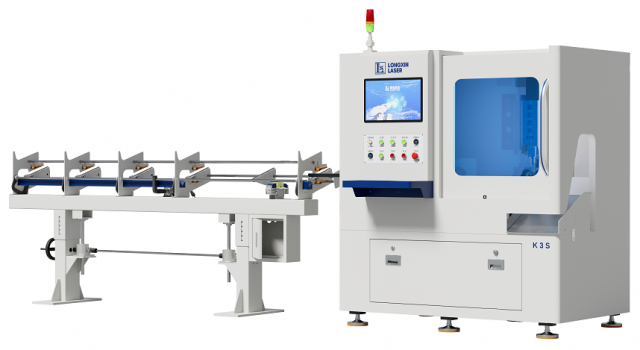

LONGXIN LASER K3S je kompaktna mašina za precizno lasersko sečenje cevi malog prečnika: od 2 do 25 mm. Mašina koristi precizne module, direktne pogone (DD motore) i druge visokoefikasne prenosne mehanizme, čime se postižu velika brzina, visoka tačnost i dugoročna pouzdanost rada. Zahvaljujući integrisanom CNC upravljačkom sistemu i softveru za nesting, LX-K3S omogućava potpuno automatizovano lasersko sečenje različitih vrsta cevi, uz značajno smanjenje vremena obrade, potrošnje materijala i potrebe za manuelnim radom.
Osnovne karakteristike
- Sistem nalaganja: Poluautomatski za cevi do 3 m dužine
- Minimalna debljina zida: 0,15 mm
- Prečnik okrugle cevi: 2 – 25 mm
- Dijagonala kvadratne cevi: 23 mm
- Raspon poluautomatskog nalaganja (kružne cevi): 10 – 23 mm (Kvadratne cevi je neophodno ručno nalagati)
- Dužina obaveznog ostatka: 115 mm
Radni hodovi osa
- X osa (poprečno kretanje glave): 55 mm
- Y osa (podužno kretanje cevi): 500 mm
- Z osa (visinsko kretanje glave): 100 mm
Performanse i dimenzije
- Brzina rotacije cevi: 300 rpm
- Prostor za instalaciju: 4410 × 1000 mm
- Težina mašine: 1800 kg
Funkcije sistema
- Praćenje i kontrola visine laserske glave u odnosu na površinu cevi
- Funkcije povratka unazad i povratka na tačku prekida
- Automatsko pronalaženje ivice i funkcija „preskakanja“ (leapfrog)
- Automatska kalibracija, kalibracija centra cevi po četiri strane i funkcije centriranja cevi
- Funkcija laserskih impulsa velike brzine
- Funkcije zajedničke ivice sečenja, režim brzog sečenja, standardni režim sečenja, sečenje sa zaštitnom folijom, rotaciono prelaženje preko reza, sečenje pri fiksnoj visini itd.
- Direktna perforacija, progresivna perforacija, višestepena perforacija, trostepena perforacija i druge metode probijanja
- Brzo sečenje omogućeno izborom odgovarajuće tehnološke biblioteke u zavisnosti od debljine cevi
- Opremljen bogatom tehnološkom bibliotekom i intuitivnim interfejsom za podešavanje parametara, sistem omogućava izmene parametara laserskog sečenja u realnom vremenu
- Ethernet interfejs omogućava direktnu komunikaciju sa računarom i prenos fajlova programa za obradu
- Različiti pomoćni gasovi za sečenje mogu se jednostavno i brzo menjati putem CNC sistema
- WiFi sistem za daljinski nadzor, koji omogućava daljinsko praćenje rada i softverske nadogradnje
- Prikaz statusa sečenja i trenutne pozicije u realnom vremenu
Funkcije nesting sistema
- Podržava uvoz više delova, brzu konverziju, serijsku obradu fajlova i efikasan automatski nesting
- Omogućava proveru kontura i popravku složenih grafika, uz automatsku optimizaciju putanje sečenja
- Profesionalni interfejs za prikaz tehnoloških procesa, sa potpuno automatizovanim i fleksibilnim opcijama ručne obrade
- Podržava obeležavanje i obeležavanje malih otvora, prethodno probijanje i prskanje zaštitne folije, kao i sečenje i ponovno ugnježđavanje (nesting) ostataka materijala
- Podržava IGS i STEP formate fajlova

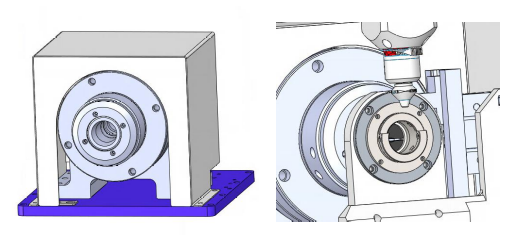

Šuplja rotaciona pneumatska stezna glava postiže brzinu do 300 o/min, uz izuzetno brz odziv stezanja. Opremljena je čeljustima prilagođenim prečniku cevi, čime se sprečava deformacija ili oštećenje cevi tokom stezanja. Za različite materijale i dimenzije cevi neophodna je zamena čeljusti; obučen operater može izvršiti zamenu u roku od 3 minuta.

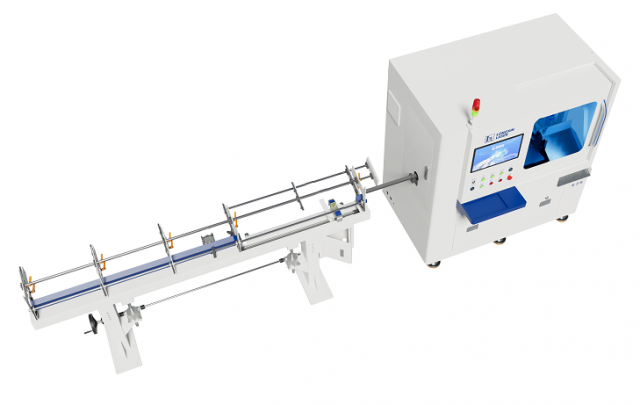

Poluautomatski sistem za punjenje cevi (osnovna oprema)
- Ukupan kapacitet punjenja po jednom
ciklusu:
do 23 cevi (na osnovu prečnika Ø10 mm), uz podršku za punjenje okruglih cevi. - Za cevi dužine do 3 m:
- Cevi prečnika Ø10–23 mm podržavaju automatsko, uredno raspoređeno punjenje;
- Cevi prečnika Ø23–25 mm (negativna tolerancija) zahtevaju ručno punjenje.
- Dovoljno je postaviti cevi u zonu za skladištenje, nakon čega sistem automatski vrši punjenje i sečenje.
