Pressix 25CNV4: ekscentar presa 25t

 Najmanji model ekscentar presa sa C profilom koji spada u CNV grupu – direktan pogon, maksimalna sila 25 tona, ciklusa u minuti: 150 bez invertera odnosno od 100 do 200 sa inverterom.

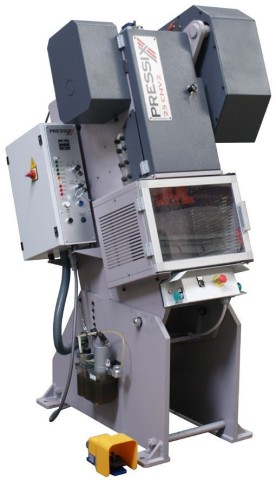

Model 25CNV4 je moguće koristiti u kosom položaju – sa nagibom do 20°, tačka za fiksiranje na svakih 5°. Kosa postavka omogućava korišćenje gravitacije za odlaganje gotovih pozicija.

Standardna oprema:

• Mehanička zaštita radne zone sa tri strane

• Hidraulički zaštitni sistem protiv preopterećenja sile preopterećenje

• Podešavanje hoda sa prednje strane

• Vođenje preko četiri površine izrađene od specijalnog tipa plastike

• Pneumatski mehanizam kvačila

  • kvačilo je normalno pod oprugama a sabija ga pneumatski klip

Pored mehaničkih tastera i sigurnosnih mikroprekidača, presu je moguće zaustaviti slanjem eksternog signala (24VDC) na odgovarajuće priključke unutar elektro ormara. U skladu sa odabranim priključkom signal može izvršiti komande:

• TOTAL STOP – trenutno zaustavljanje

• STOP AT TOP DEAD CENTER – zaustavljanje u gornjem mrtvom centru

Na zahtev kupca je moguće fabrički promeniti stalni radni takt. Prepravka stalnog takta je potrebna ukoliko u konfiguraciji prese nije uključen frekventni regulator za variabilno upravljanje radnim taktom a postoji tehnološka potreba za sporijim ciklusom. Treba imati u vidu da redukcija stalnog ciklusa preko određene granice povlači sa sobom i smanjenje maksimalne sile. Za presu 25CNV4 sa stalnim taktom 150 min-1 smanjenje na 100 min-1 dovodi do redukcije maksimalne sile za -20% (tj. na 20 tona), pri čemu 118 min-1 predstavlja donju granicu pri kojoj ne dolazi do smanjenja sile.

Sve PRESSIX mašine su CE sertifikovane.

Tehničke karakteristike 25CNV4 prese

4.1.Tehničke karakteristike – 25CNV4

PRESSIX				25CNV4
Sila	maksimalna	F	⟱	250	kN
Ciklusa u minuti	radni takt, bez invertera		⟳	150	min-1
Broj ciklusa	varijabilni takt, sa inverterom		⟳	100-200	min-1
Dužina hoda	maksimalno vertikano kretanje bata	S	⤓⤒	5-75	mm
Podešavanje nulte tačke	podešavanje bata	Z	⤒	50	mm
Maksimalna visina alata *	kada je nulta tačka podešena na minimum, shutheight	Th	↥	270	mm
Minimalna visina alata *	kada je nulta tačka na maksimumu	Th – Z	↥	220	mm
Dimenzije radnog stola	širina i dužina		⤭	360×465	mm
Otvor radnog stola	kružni otvor u sredini stola		⌀	–	mm
Lice (dimenzije) bata	širina i dužina		⤭	160×220	mm
Otvor (prečnik) bata	kružni otvor u sredini bata		⌀	30	mm
Dubina C profila – grla	otvor profila		⥹	185	mm
Snaga motora	nominalna snaga		↯	1,5	kW
Težina	težina mašine, bez alata		⍗	1600	kg
Ukupne dimenzije	širina, dužina, visina		⤭	1150x1200x2100	mm

* – u zatvorenom položaju
